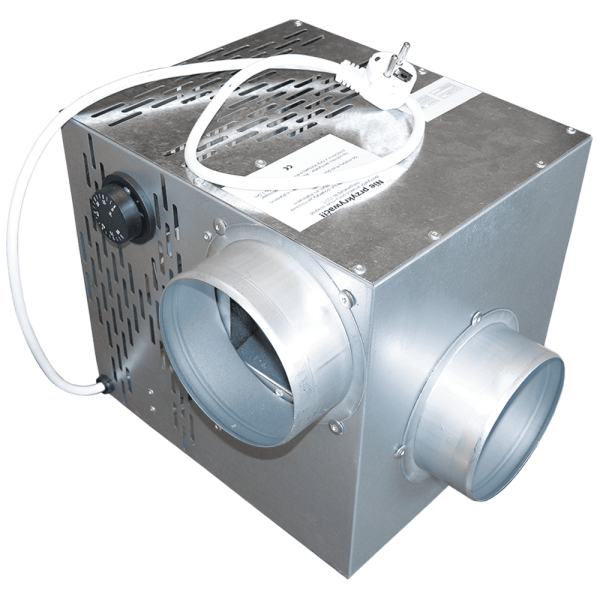

Turbina kominkowa 550 m3/h

Turbina kominkowa 550 m3/h jest urządzeniem elektrycznym, wykorzystywanym w systemach Dystrybucji Gorącego Powietrza. Jej zadaniem jest przetłoczenie powietrza pobranego z czopucha kominka do pomieszczeń, które chcemy ogrzać. Dzięki wykorzystaniu turbiny mamy możliwość ogrzewania obiektów, które ze względu na swą wielkość lub ilość pomieszczeń nie są możliwe do ogrzania tradycyjną - grawitacyjną metodą. Dla ułatwienia eksploatacji turbina wyposażona jest w termostat umożliwiający płynną regulację momentu załączenia urządzenia. Regulacja ta zawiera się w zakresie od 25-90 °C. Powietrze z obudowy kominka za pośrednictwem przewodu izolowanego dostarczane jest do turbiny. W momencie, gdy temperatura tego powietrza zrówna się z temperaturą nastawioną przez użytkownika, turbina załącza się i pracuje do momentu, gdy po wygaśnięciu w kominku temperatura nie spadnie poniżej temperatury ustawionej na termostacie. Dzięki takiemu rozwiązaniu, uzyskujemy pełną automatyzację pracy, a cała obsługa turbiny po zamontowaniu ogranicza się do ustawienia odpowiedniej temperatury, załączenia urządzenia oraz do czynności konserwacyjnych.

W celu ochrony przed uszkodzeniami mechanicznymi obudowa turbiny wykonana jest z blachy ocynkowanej. Dla lepszej ochrony komora silnika jest odizolowana termicznie. Dodatkowe chłodzenie zapewnia aluminiowy wentylator, zamocowany na osi silnika. Na drugim końcu osi silnika zamontowany jest wentylator promieniowy. W celu zapewnienia długiej, bezawaryjnej pracy łożyska wspornika osi wykonane są z brązu, co w stosunku do rozwiązań tradycyjnych znacznie podnosi trwałość konstrukcji.

Dla prawidłowej pracy systemu należy dobrać parametry urządzenia do wielkości systemu i stopnia skomplikowania kanałów. Odpowiedni wybór turbiny zoptymalizuje wydajność aparatu i zminimalizuje pobór prądu do zasilania systemu.

WYBÓR URZĄDZENIA POWINIEN BYĆ UZALEŻNIONY OD:

- łącznej kubatury pomieszczeń, do których chcemy doprowadzić ciepłe powietrze;

- ilości punktów, przez które dostarczamy ciepłe powietrze;

- przewidywanych strat ciśnienia w instalacji doprowadzającej ciepłe powietrze (łączna długość przewodów izolowanych, ilość oraz rodzaj kształtek wykorzystanych w instalacji itp).

PARAMETRY:

- Wydatek powietrza: 550 m3/h

- Ciśnienie statyczne: 210 Pa

- Napięcie zasilania: 230/50 V/Hz

- Obroty silnika: 1220 obr./min.

- Moc: 80 W

- Pobór prądu: 0,38 A

- Maksymalna temperatura pracy: -20++150 °C

- Zakres regulacji termostatu: 25-90 °C

- Waga: 8,5 kg

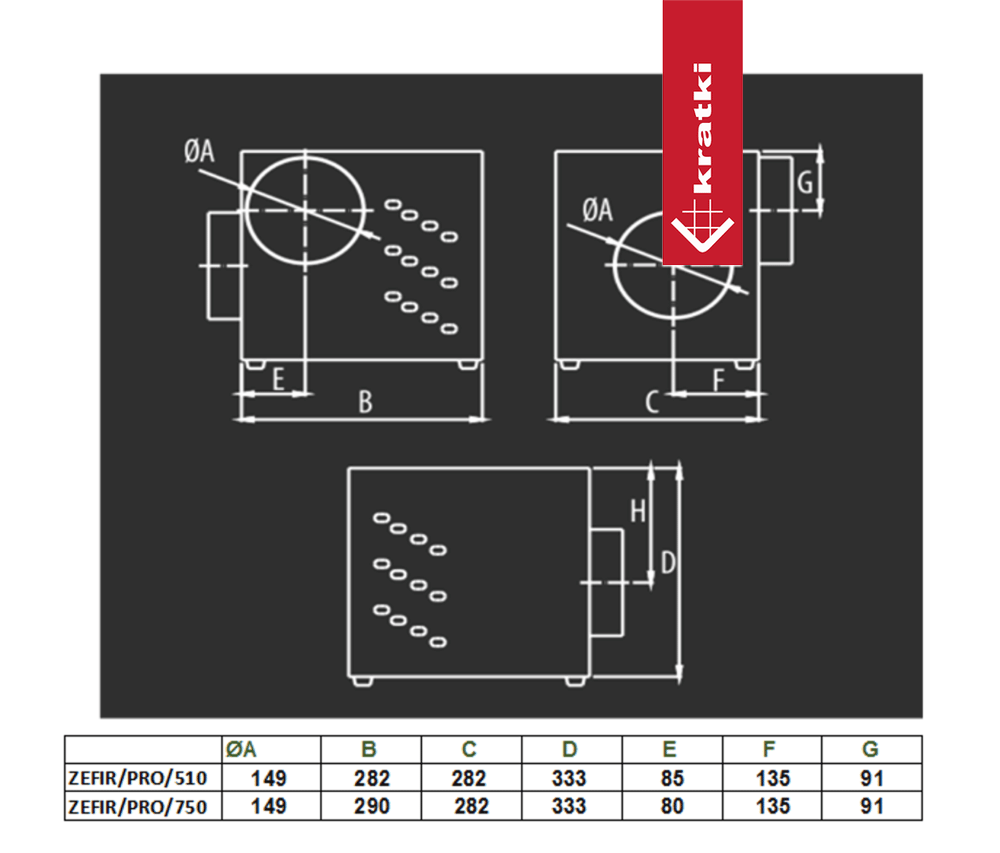

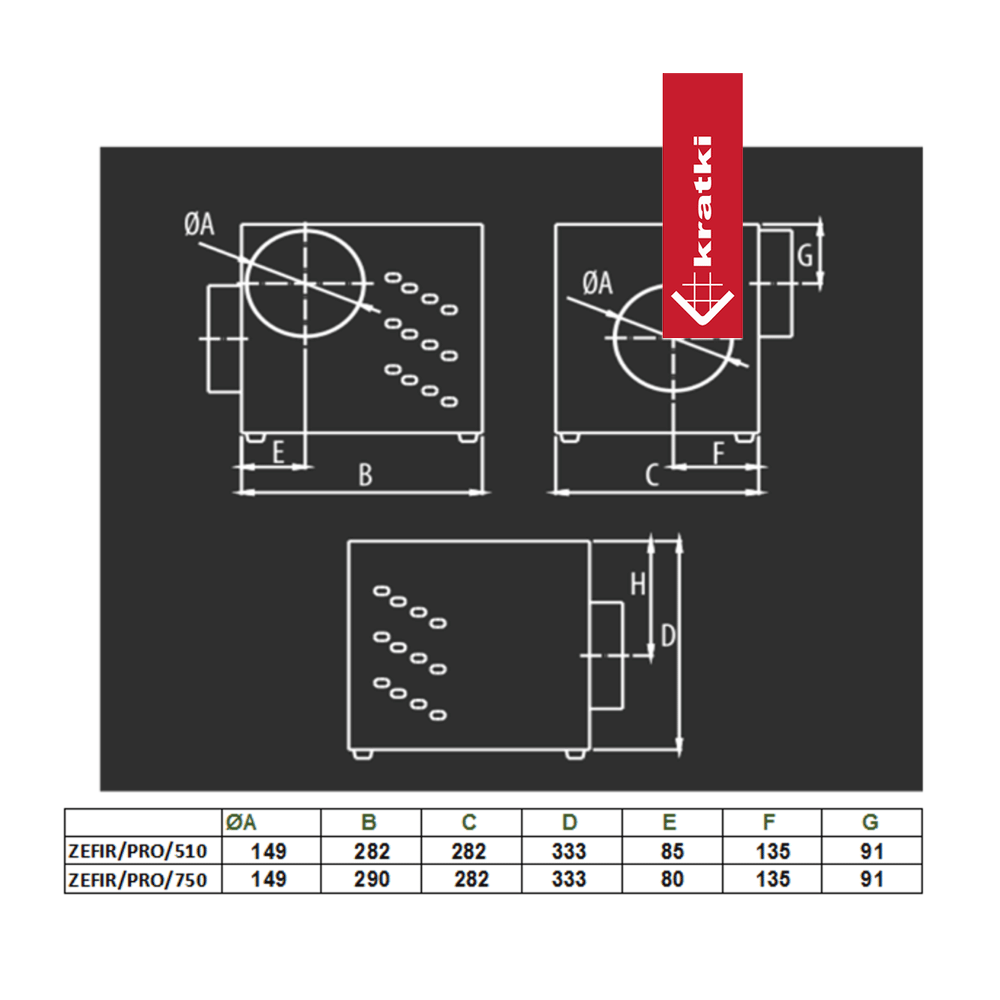

- Średnica wylotu powietrza: fi 149 mm.
